Čiste sobe
Čista soba je okruženje sa kontrolisanim sadržajem kontaminacije i mikročestica. Ovakav prostor je potreban za razvoj i proizvodnju specifičnih i zahtevnih artikala u različitim granama industrije kao što su farmaceutska, hemijska, automobilska industrija ili proizvodnji baterija. Za projektovanje i izradu čiste sobe, pošaljite upit.
Šta su čiste sobe?
Čiste sobe predstavljaju okruženje dizajnirano za sprečavanje kontaminacije koja dolazi od spolja. U isto vreme, u njima se konstantno vrši eliminacija čestica, mikroorganizama i zagađivača iz vazduha putem sistema klimatizacije.
Treba da sadrže nizak nivo zagađivača poput prašine, hemijskih isparenja ili čestica aerosoli. Predstavljaju važan faktor uspešne proizvodnje u industriji poluprovodnika, baterija, lekova, nano tehnologijama, raznim laboratorijama i drugim procesima sa strogim zahtevima za higijenom i kontrolom ambijentalnih uslova.
Obavezna komponenta u čistim sobama (eng. cleanroom) je filtracija. HVAC sistem u ovom kontekstu ima apsolutne filtere za vazduh (HEPA i ULPA) koji obezbeđuju najviši stepen filtracije i efikasno uklanjaju zagađivače iz vazduha pre nego što se on unese u prostoriju.
Koristi se i specijalizovana oprema, materijali i odeća kako bi se izbegla kontaminacija iz spoljašnje sredine. Neizostavna tačka u funkcionistanju i održavanju uslova čistih soba su i klima komore.
Sve procedure unutar čistih soba su definisane i standardizovane, a pristup je strogo kontrolisan. Ovi prostori se projektuju i izvode u skladu sa standardima kao što su ISO 14644-1, kao i GMP smernicama (principima dobre proizvođačke prakse).
Kako funkcioniše čista soba?
Funkcionisanje čiste sobe počinje filtracijom vazduha kroz HEPA ili ULPA filtere, čime se iz dovodnog vazduha uklanjaju veoma sitne čestice pre nego što dospeju u kontrolisani prostor.

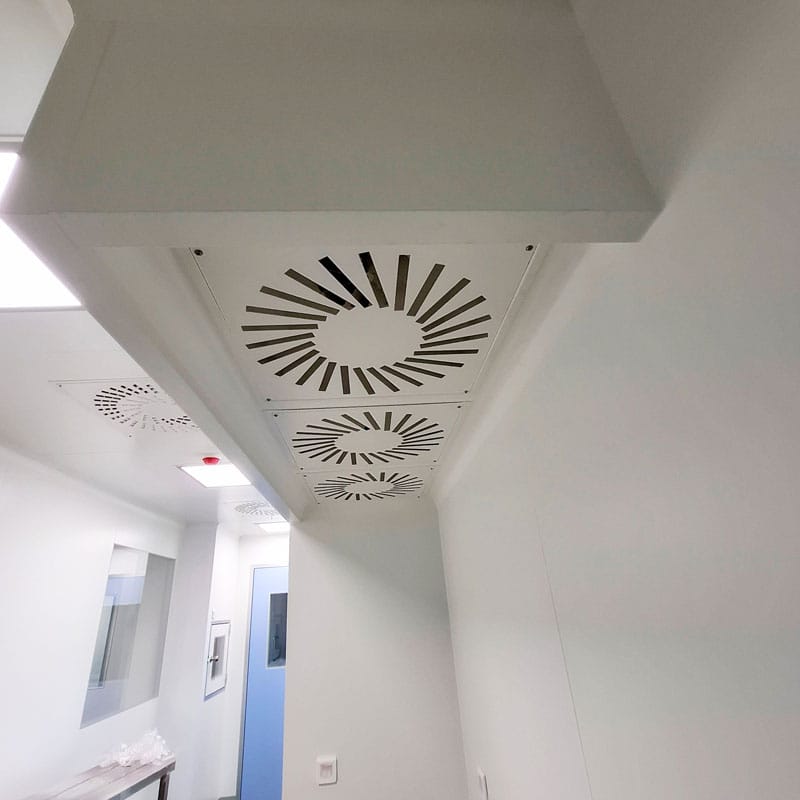

Nakon toga sledi kontrolisana distribucija vazduha, pri kojoj se filtrirani vazduh uvodi i usmerava prema projektovanom režimu strujanja kako bi se čestice uklanjale iz radne zone.

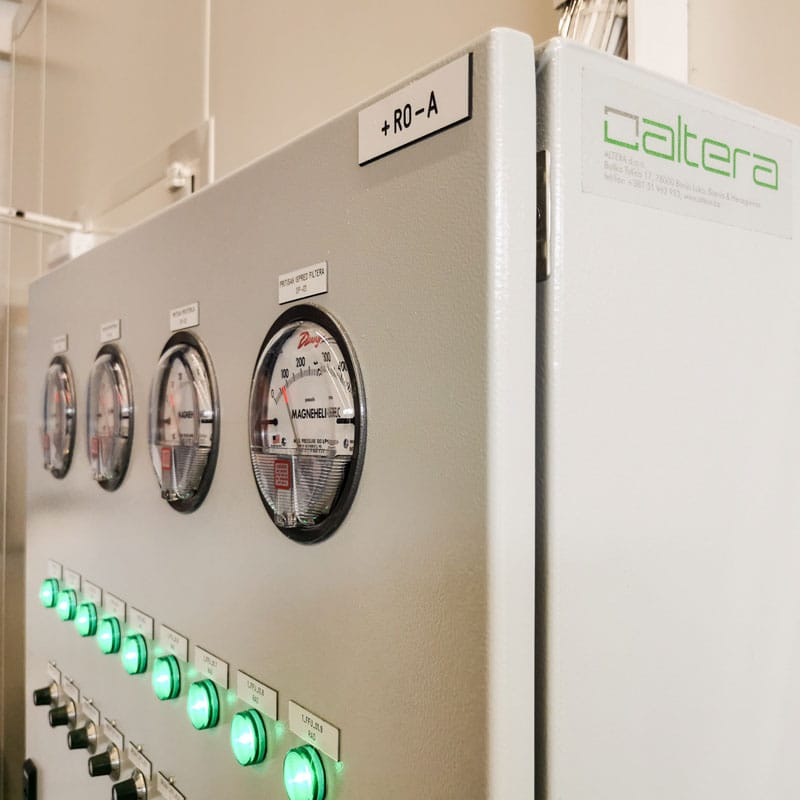

Istovremeno se sprovodi održavanje diferencijalnog pritiska između prostorija i zona različitog nivoa čistoće. Na taj način kontroliše se smer kretanja vazduha i smanjuje mogućnost prenosa kontaminacije iz susednih prostora.

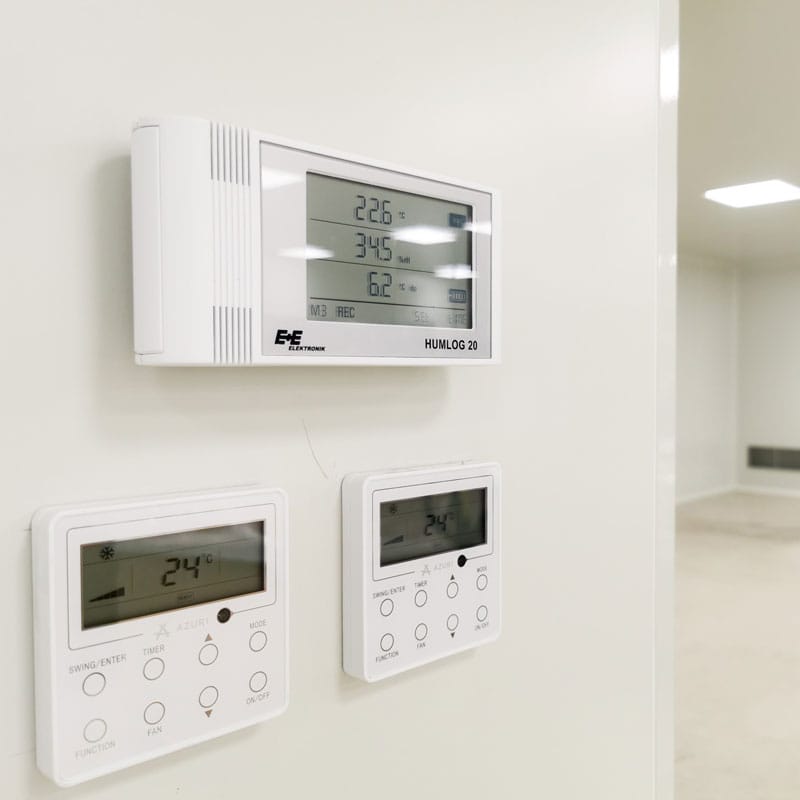

Tokom rada neprekidno se vrši kontrola temperature i relativne vlažnosti, u skladu sa zahtevima procesa i opreme. Važan deo funkcionisanja predstavlja i kontrolisan ulazak ljudi i materijala, kroz definisane tokove i prelazne zone.

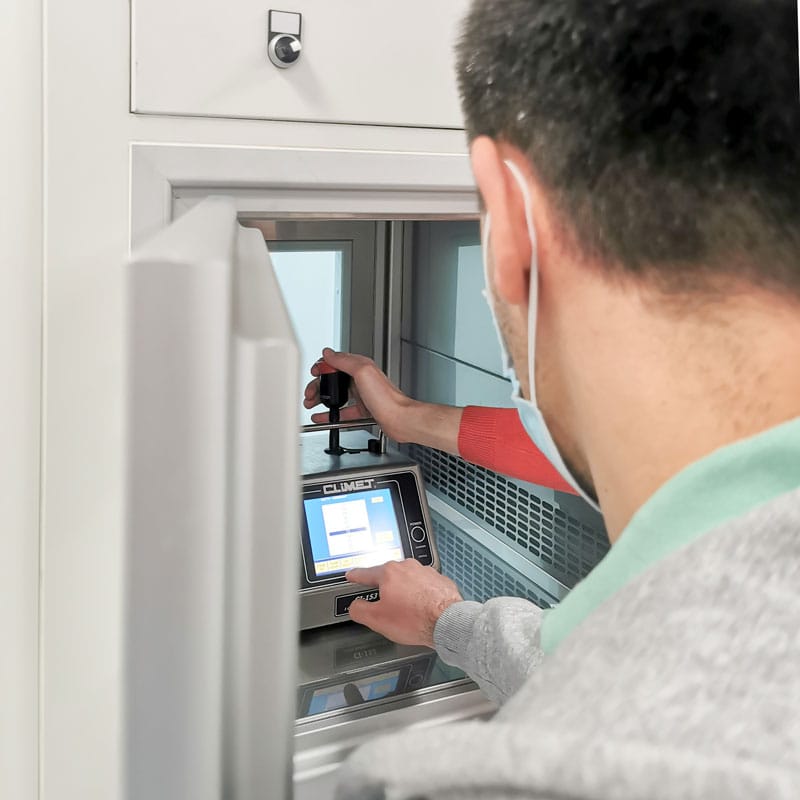

Sve ključne vrednosti obuhvaćene su kontinuiranim monitoringom, koji omogućava pravovremeno registrovanje odstupanja i održavanje projektovanih uslova rada.
Na ovaj način čista soba održava stabilno i kontrolisano okruženje u skladu sa zahtevima konkretnog procesa.

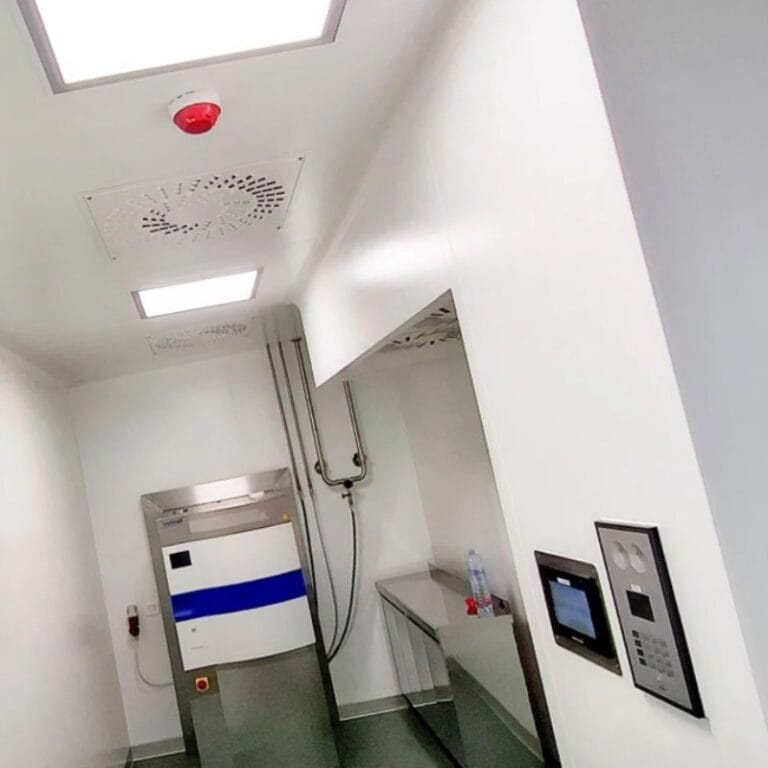

Koji sistemi i oprema čine čistu sobu?
Čista soba funkcioniše kao celina sastavljena od više međusobno povezanih sistema koji omogućavaju kontrolu vazduha, pritiska, temperature, vlažnosti i nivoa kontaminacije.
Najvažniji sistemi i elementi opreme su:
- HVAC sistem i klima komore – obezbeđuju pripremu, filtraciju, distribuciju i potrebnu količinu vazduha.

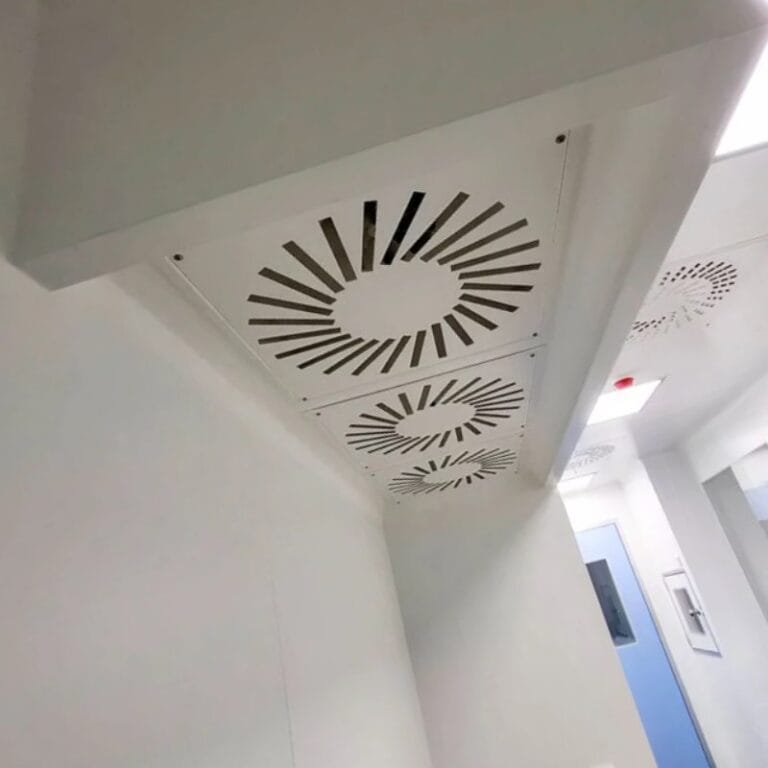

- HEPA i ULPA filteri – uklanjaju veoma sitne čestice iz vazduha i pomažu u održavanju zahtevane klase čistoće.
- Clean room paneli – koriste se za izradu zidova i plafona sa glatkim, neporoznim površinama koje se lako održavaju i čiste.
- PVC ili epoksidni podovi – formiraju ravnu, izdržljivu i higijenski pogodnu površinu bez teško dostupnih spojeva.

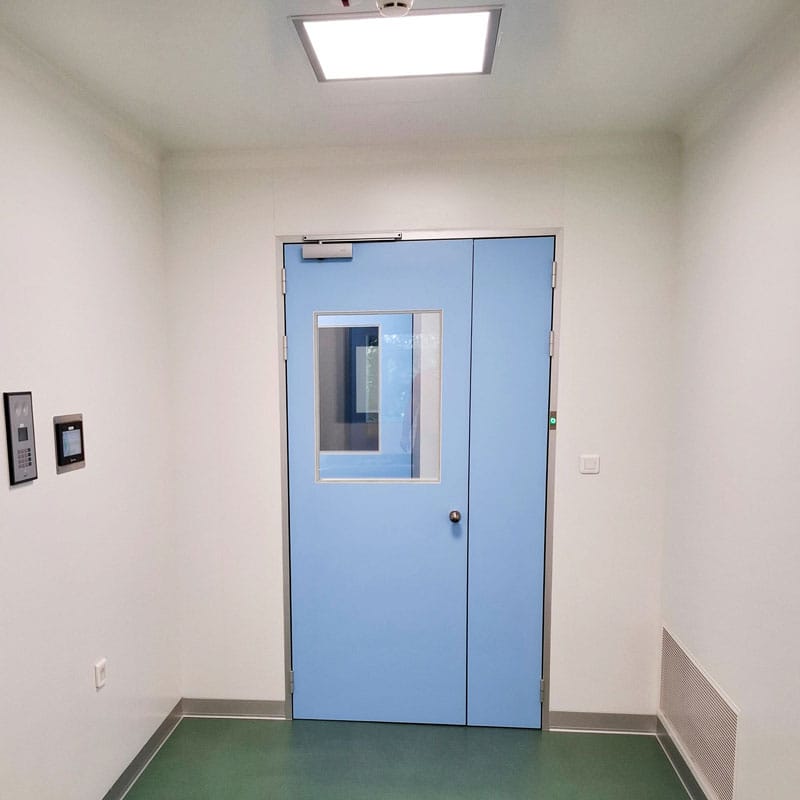

- Hermetička vrata i prozori – smanjuju nekontrolisanu razmenu vazduha između zona.

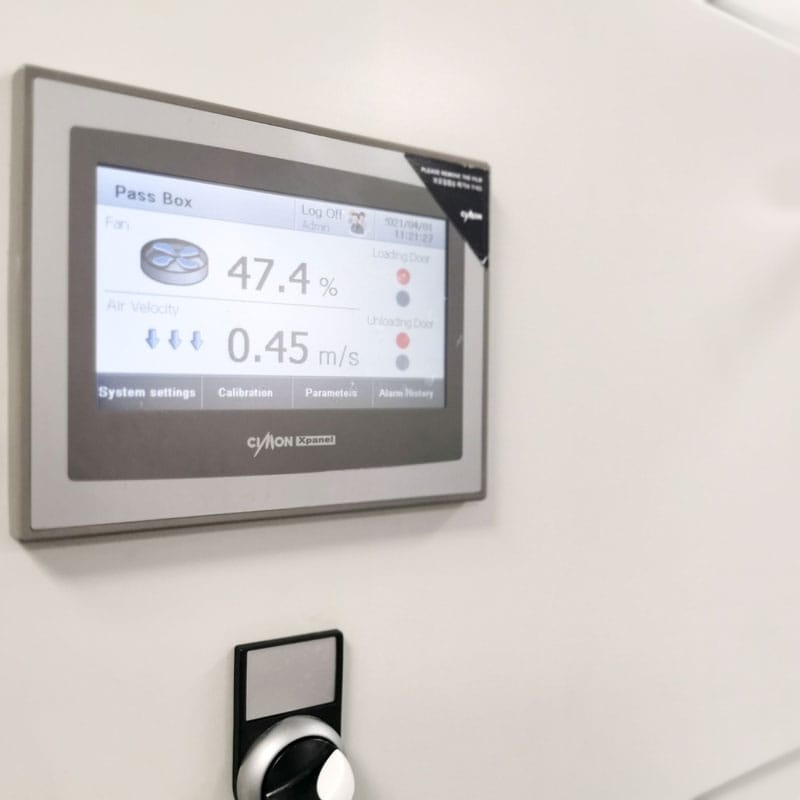

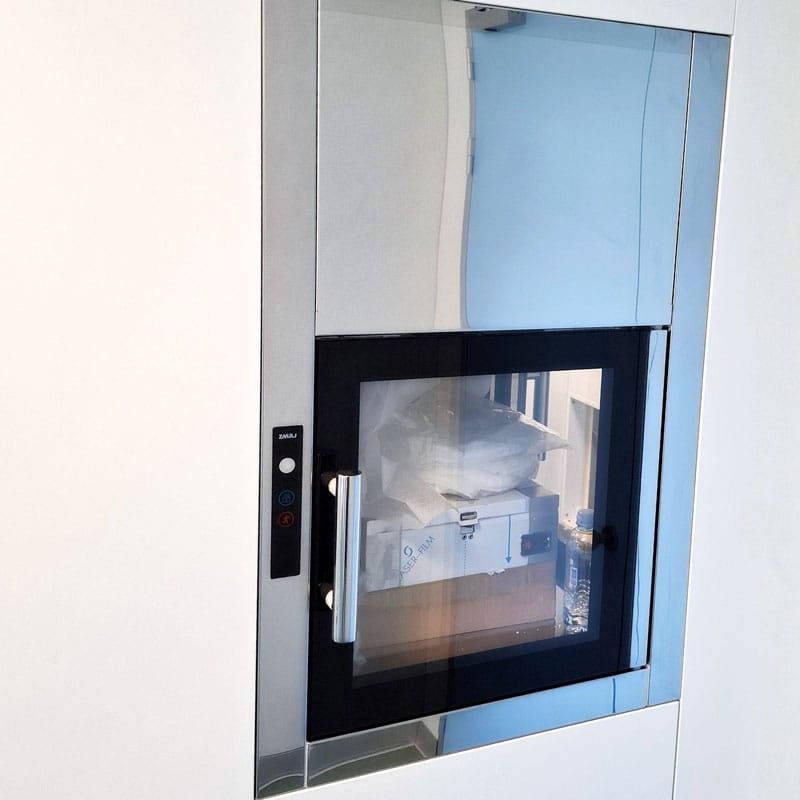

- Pass box i transfer kutije – omogućavaju kontrolisano unošenje i iznošenje materijala.

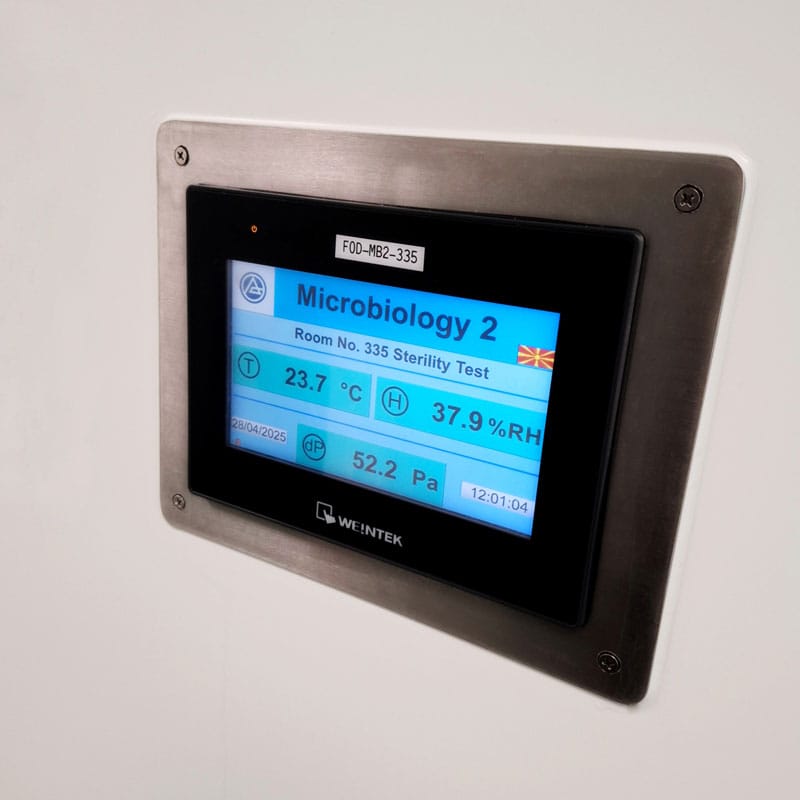

- Sistemi za monitoring i regulaciju – prate pritisak, temperaturu, vlažnost i druge relevantne parametre.
Tačan izbor opreme zavisi od namene prostora, zahtevane klase čistoće i tehnološkog procesa.
Naš pristup projektovanju i izvođenju čistih soba
Naš pristup projektovanju i izgradnji čistih soba ima za cilj da zadovolji specifične zahteve svake industrije, bilo da se radi o visoko profitabilnim ili industrijama sa nešto nižim zahtevima.
Prvi korak je analiza postojeće infrastrukture i potreba korisnika, a zatim izrada projektno-tehničke dokumentacije u skladu sa važećim propisima.
Nakon toga pristupamo izgradnji čistih soba prilagođenih specifičnim potrebama.
Pored osnovnog projektovanja prostora, obraćamo pažnju na kvalitet vazduha, protok ljudi i materijala. Naš tim nudi rešenja po principu „ključ u ruke“, uključujući instalaciju opreme, integraciju sistema i završnu validaciju, sve u skladu sa najvišim standardima industrije.
Primena čistih soba u različitim industrijama
Neophodne su kako bi se obezbedila sterilnost proizvoda i sprečila mikrobiološka, ili kontaminacija česticama tokom proizvodnje, kao i zaštitila okolina od potencijalno štetnog proizvoda.
U operacionim salama igraju ključnu ulogu u sprečavanju infekcija i održavanju sterilnog okruženja tokom hirurških zahvata. Napredni sistemi filtracije vazduha eliminišu mikroorganizme i zagađivače, dok adekvatna distribucija vazduha sprečava širenje kontaminacije između različitih zona.
U proizvodnji medicinskih uređaja i opreme, čiste sobe omogućavaju kontrolisane uslove u procesima u kojima prisustvo čestica i mikroorganizama može uticati na kvalitet i bezbednost proizvoda. Primena obuhvata proizvodnju i sklapanje dijalizatora, katetera, implantata, sterilnih komponenti i druge medicinske opreme sa visokim zahtevima za kontrolu kontaminacije.
Biotehnološka i biofarmaceutska proizvodnja zahteva preciznu kontrolu čestica, mikroorganizama, temperature, vlažnosti i drugih parametara prostora. Čiste sobe u biotehnologiji koriste se u radu sa ćelijskim kulturama, biološkim materijalima i tokom proizvodnje različitih biofarmaceutskih proizvoda, gde stabilni i kontrolisani uslovi imaju važnu ulogu u očuvanju kvaliteta procesa.
Proizvodnja poluprovodnika, mikročipova i drugih osetljivih elektronskih komponenti zahteva veoma nizak nivo čestica u vazduhu, jer čak i mikroskopska kontaminacija može dovesti do oštećenja ili neispravnosti proizvoda. Čiste sobe zato se koriste tokom proizvodnje, sklapanja i testiranja mikroelektronskih komponenti, senzora i proizvoda iz različitih oblasti.
U proizvodnji baterijskih ćelija, pored čistoće vazduha, posebno je važna precizna kontrola vlažnosti. Za određene faze proizvodnje litijum-jonskih i drugih savremenih baterija koriste se čiste i suve prostorije u kojima se održava veoma nizak nivo vlage. Takvi uslovi pomažu u zaštiti materijala i omogućavaju stabilnost proizvodnog procesa.
Kod određenih procesa u hemijskoj industriji potrebno je kontrolisati prisustvo čestica, temperaturu, vlagu i druge parametre koji mogu uticati na kvalitet proizvoda. Čiste sobe i kontrolisana proizvodna okruženja primenjuju se tamo gde proces ili proizvod zahtevaju posebno definisane uslove i zaštitu od spoljašnje kontaminacije.
U vazduhoplovnoj i svemirskoj industriji čiste sobe koriste se pri proizvodnji, sklapanju i testiranju osetljivih komponenti, optičkih sistema, senzora i elektronske opreme. Kontrolisani uslovi pomažu u sprečavanju kontaminacije koja može uticati na pouzdanost i funkcionalnost opreme.

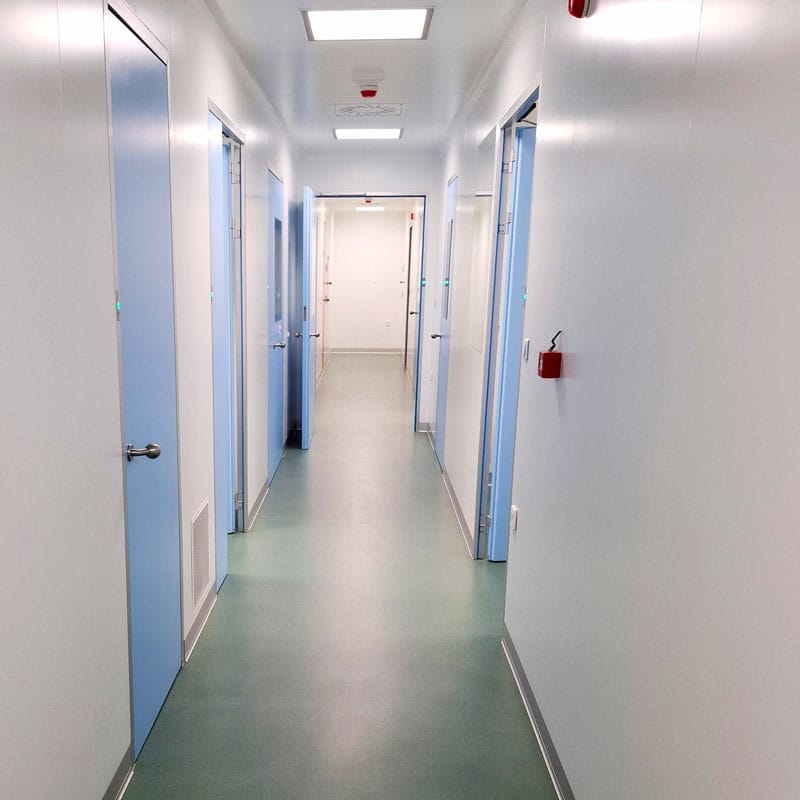

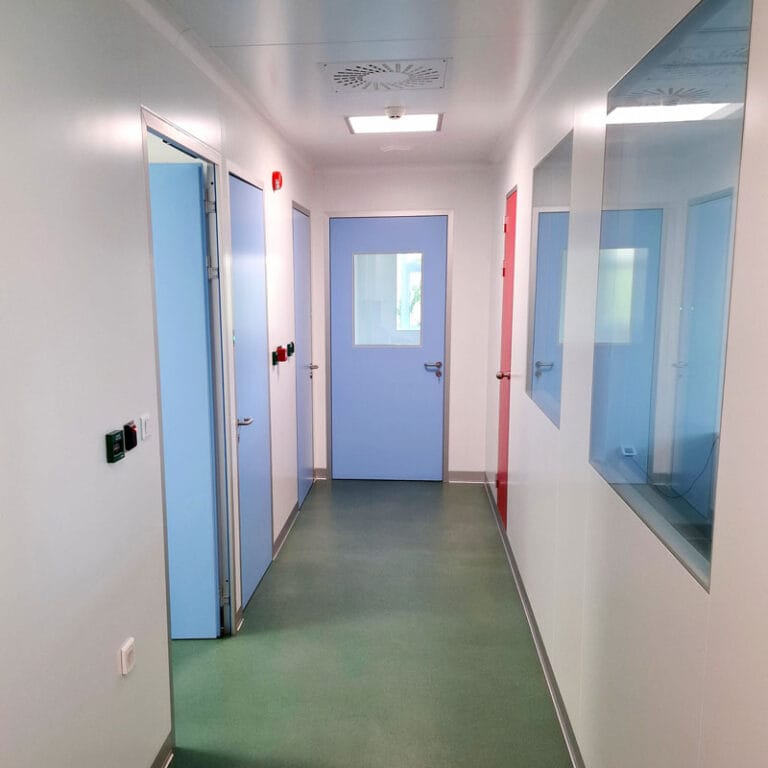

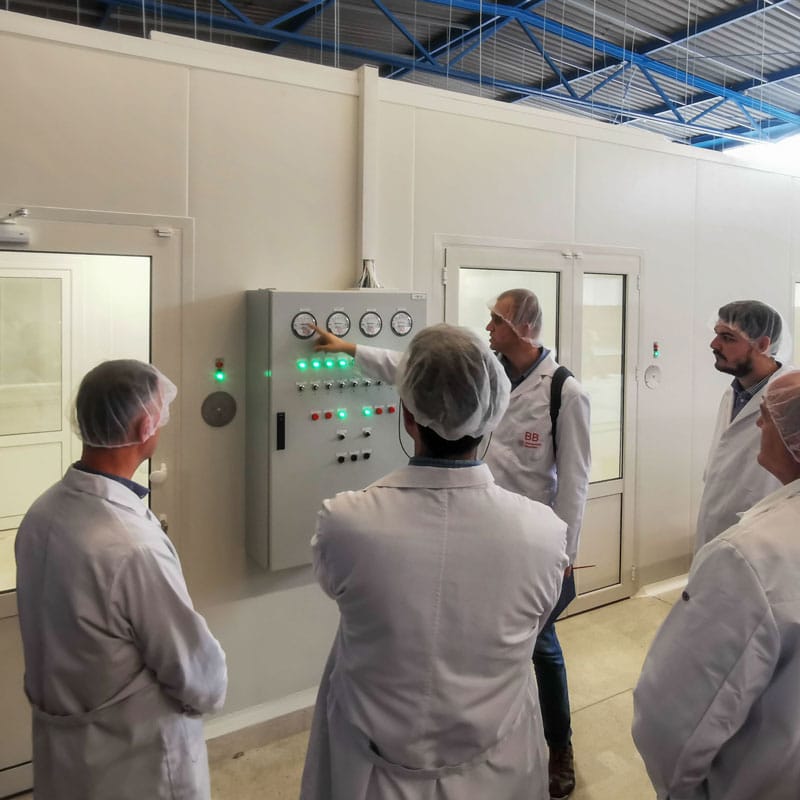

ČISTE SOBE - naši radovi
Standardi za čiste sobe
U funkcionisanju čistih soba bitna je kontrola nivoa zagađenja koji je definisan brojem čestica po kubnom metru u specifičnoj veličini. Ambijent u tipičnom urbanom okruženju sadrži 35,000,000 čestica po kubnom metru veličine 0.5 μm i više, čime odgovara ISO 9 standardu, dok ISO 1 čista soba dozvoljava 0 čestica u tom opsegu veličine, 12 čestica po kubnom metru veličine 0.3 μm i manje.
Čiste sobe u farmaceutskoj industriji igraju ključnu ulogu u proizvodnji sastojaka i proizvoda koji trebaju biti zaštićeni od mikrobiološke ili bilo koje druge kontaminacije. Ove sobe su uglavnom opremljene HEPA i, ukoliko je neophodno, ULPA filterima, kao i odvlaživačima vazduha.
Kategorišu prema broju čestica nečistoće koje sadrže po jednom kubnom metru zapremine.
ISO 14644-1 standard za čiste sobe
GMP EU klasifikacija
| Klasa | Maksimum čestica po metru kubnom | FED STD 209E ekvivalent | |||||
| ≥ 0.1 µm | ≥ 0.2 µm | ≥ 0.3 µm | ≥ 0.5 µm | ≥ 1.0 µm | ≥ 5.0 µm | ||
| ISO 1 | 10 | 2.37 | 1.02 | 0.35 | 0.083 | 0.0029 | – |
| ISO 2 | 100 | 23.7 | 10.2 | 3.5 | 0.83 | 0.029 | – |
| ISO 3 | 1 000 | 237 | 102 | 35 | 8.3 | 0.29 | klasa 1 |
| ISO 4 | 10 000 | 2 370 | 1 020 | 352 | 83 | 2.9 | klasa 10 |
| ISO 5 | 100 000 | 23 700 | 10 200 | 3520 | 832 | 29 | klasa 100 |
| ISO 6 | 1.0 x 106 | 237 000 | 102 000 | 35 200 | 8 320 | 293 | klasa 1 000 |
| ISO 7 | 1.0 x 107 | 2.37 x 106 | 1 020 000 | 352 000 | 83 200 | 2 930 | klasa 10 000 |
| ISO 8 | 1.0 x 108 | 2.37 x 107 | 1.02 107 | 3 520 000 | 832 000 | 29 300 | klasa 100 000 |
| ISO 9 | 1.0 x 109 | 2.37 x 108 | 1.02 x 108 | 35 200 000 | 8 320 000 | 293 000 | sobni vazduh |
EU GMP preporuke su zahtevnije od drugih jer uključuju sterilne sobe koje podrazumevaju i kontrolu mikroorganizama. Zahtevani broj čestica prema EU GMP preporukama tokom proizvodnog procesa i u mirovanju, sa uključenim sistemom klimatizacije:
| Klasa | Maksimum čestica po metru kubnom | |||
| Prilikom odmaranja | Prilikom odmaranja | Prilikom rada | Prilikom rada | |
| 0.5 µm | 5 µm | 0.5 µm | 5 µm | |
| klasa A | 3 520 | 20 | 3 520 | 20 |
| klasa B | 3 520 | 29 | 35 200 | 2.93 |
| klasa C | 352 000 | 2 930 | 3 500 000 | 29.30 |
| klasa D | 3 520 000 | 29 300 | nije definisano | nije definisano |
Šta sve utiče na čistoću čiste sobe?
- Materijali za izradu čistih soba – Čiste sobe se izgrađuju od materijala koji se lako čiste i ne zadržavaju nečistoće – najčešće clean room panela obostrano obloženog limom sa ispunom od kamene vune.
- Sistemi čistih soba i projektovanje – Održavanje klase u čistim sobama zavisi od pažljivo isplaniranog rasporeda zona (uključujući sive zone – međuprostori između zona različitog stepena čistoće), sistema za pripremu i distribuciju vazduha, tehničke opreme, kao i svih tehnoloških priključaka koji su usklađeni sa zahtevima konkretnog procesa.
- Oprema i nameštaj za izradu čistih soba – Oprema i nameštaj koji se koriste moraju imati minimalnu kontaminaciju vazduha i biti izrađeni od specijalnih materijala koji se lako čiste – najčešće je to nerđajući čelik.
- HVAC sistem – Sistem sa adekvatnim brojem izmena vazduha i odgovarajućim kvalitetom vazduha.
- Pritisak – Izbalansiran nadpritisak i podpritisak u zavisnosti od konfiguracije proizvodnog procesa, kako bi se izbegla pojava unakrsne kontaminacije između prostora (cross contamination).
- Osoblje – Način ulaska osoblja u čiste prostorije i specijalna garderoba koja se nosi tokom boravka u njima.
- Procedura čišćenja – Postoji odgovarajuća procedura čišćenja koja mora da se prati po strogo određenim pravilima.
- Sredstva za dezinfekciju – Korišćenje posebnih dezinfekcionih sredstava namenjenih za održavanje čiste sobe
Izrada čistih soba po najvišim standardima
U 20 godina rada sakupili smo obimno znanje i iskustvo u implementaciji inovativnih industrijskih rešenja za kontrolu okruženja u proizvodnji. Naše iskustvo proteže se na region Zapadnog Balkana, projekti koje smo realizovali u oblasti kompletnog izvođenja i validacije sistema čistih soba odgovaraju na specifične potrebe naših klijenata.
Obezbedite visoke standarde, pouzdanu tehničku podršku i dugoročno partnerstvo. Pošaljite upit danas i naš tim će vam pomoći da sagledate sve tehničke aspekte i opcije koje su vam na raspolaganju.
Najčešće postavljena pitanja o čistim sobama
Šta je osnovna funkcija čiste sobe?
Osnovna funkcija u čistim sobama je eliminacija čestica, mikroorganizama i zagađivača iz vazduha radi obezbeđivanja sterilnog i kontrolisanog radnog prostora.
Kako se klasifikuju čiste sobe?
Čiste sobe se klasifikuju prema ISO standardu 14644-1, pri čemu se razlikuju klase od ISO 1 (najviši nivo čistoće) do ISO 8 i ISO 9 (najmanje stroga kontrola čistoće).
Može li se postojeći prostor adaptirati u čistu sobu?
Da. Naš tim nudi audit postojećeg prostora i izrađuje projektna rešenja za adaptaciju u skladu sa potrebnim standardima.
Da li je moguće naknadno proširivanje čistih soba?
Od kojih materijala se prave zidovi i plafoni u čistim sobama?
Od kojih materijala se izrađuju podovi u čistim sobama?
Koliko je potrebno za izradu ponude?
Za brzinu izradu ponude utiče dosta dostupnost ulaznih podataka i veličina obima posla. Altera je svojim postojećim i budućim klijentima dostupna u najkraćem mogućem roku.
Koja je razlika između čiste, suve i sterilne sobe?
Između čiste, suve i sterilne sobe postoji nekoliko razlika. Dok je u čistoj i sterilnoj sobi bitna kontrola čestica, u suvoj sobi to nije prioritet, već je primarni fokus kontrola vlage.
Sterilna soba ima sterilno okruženje, a u čistoj sobi ima dopuštenih nivoa čistoće, dok suva soba nije nužno sterilna ili bez čestica.
Da li su stolice od inoxa neophodne za čiste sobe u farmaceutskoj industriji stolice?
U čistim sobama u farmaceutskoj industriji stolice ne moraju nužno biti od inoxa, ali moraju biti izrađene od materijala koji su neporozni, otporni na dezinfekciona sredstva, laki za čišćenje i koji ne otpuštaju čestice. Inox je jedan od najčešćih i najbezbednijih izbora, naročito u strožim GMP zonama.
Koji su srpski propisi za čiste sobe?
U Srbiji se zahtevi za čiste sobe definišu prema industriji u kojoj se koriste. U farmaceutskoj proizvodnji ključne su GMP smernice i propisi koji uređuju proizvodnju lekova, dok se za medicinska sredstva, prehrambenu, kozmetičku i laboratorijsku primenu primenjuju posebni sektorski propisi. Tehnička klasifikacija i validacija čistih soba najčešće se oslanja na standarde iz serije SRPS EN ISO 14644, koji definišu čistoću vazduha, kontrolu čestica i uslove rada u kontrolisanim okruženjima.
Koliko izmena vazduha na sat je potrebno u čistim sobama?
Broj izmena vazduha u čistim sobama zavisi od zahtevane klase čistoće, namene prostora, broja zaposlenih, opreme i količine čestica koje nastaju tokom procesa. Kada je cilj ISO 8 klasa vazduha, u praksi se često projektuje oko 15–25 izmena vazduha na sat, dok se za ISO 7 najčešće koriste veći protoci, okvirno 30–60 izmena na sat. Više klase čistoće, kao što su ISO 6 i ISO 5, zahtevaju znatno intenzivniju filtraciju, veći protok vazduha i često posebno projektovan smer strujanja. Kod GMP čistih soba broj izmena vazduha se određuje zajedno sa pritiscima, HEPA filtracijom, monitoringom i validacijom prostora, kako bi se obezbedila stabilna kontrola kontaminacije.
